膜結構，憑其質輕、透光性好、輕盈自潔、建設周期快、環保節能等優勢，已在現代建筑中得到了廣泛的應用。我們?nèi)粘＝佑|最多的就是鋼膜結構，兼具力度及輕柔之美。而竹膜結構，輕柔之中增加了幾分古樸與自然，使得建筑兼具傳統與新潮之美。



今天，佛蘭空間就為您分享竹子與膜材建造的獨特建筑空間，一起來欣賞下吧。



一、ZCB竹亭

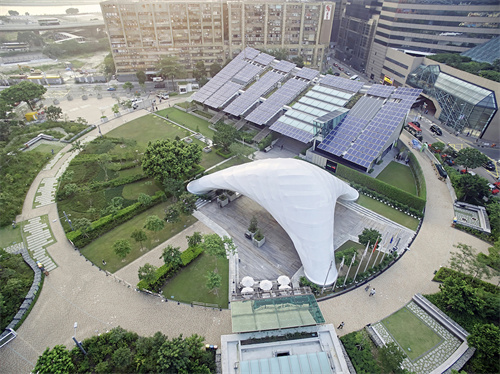

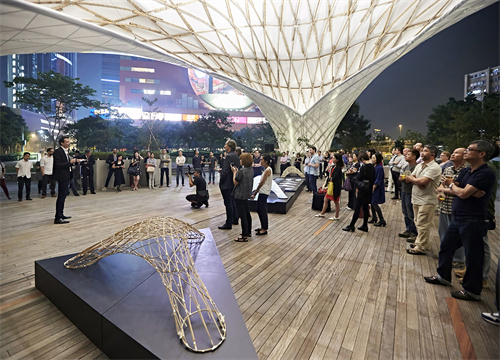

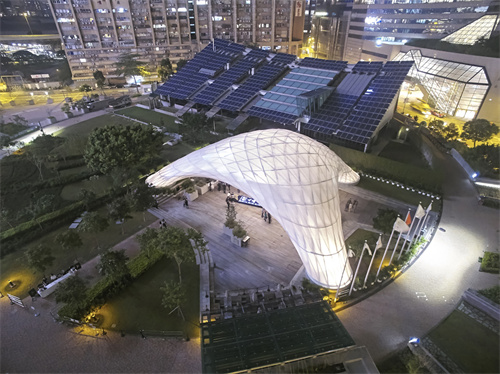

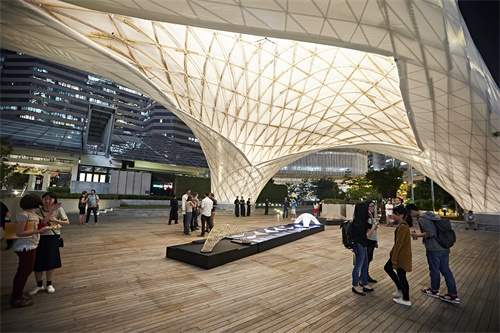

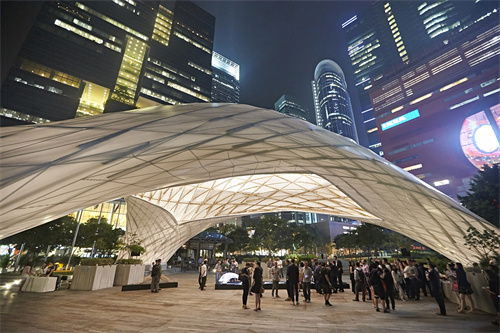

ZCB竹亭是一個公共活動空間，是建筑業議會于2015年夏天在香港九龍灣建造的零碳建筑。這是一個四層樓高的，大跨度彎曲主導網架結構，占地面積約350平方米，可容納200人。

竹亭由475個大竹桿構成，這些竹桿在現場彎曲以形成所需的形狀，并使用廣東傳統搭棚技術，用金屬絲將這些竹子連接在一起。竹亭是一個大的斜面殼結構，由三角網格結構向下折疊而成，組成的三個空心柱固定于混凝土地基上，并配上定制的法拉利張拉膜材，射燈則從空心柱中照亮整個竹亭。



二、竹制室外階梯露天劇場

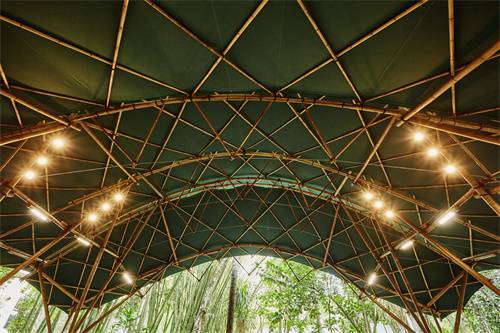

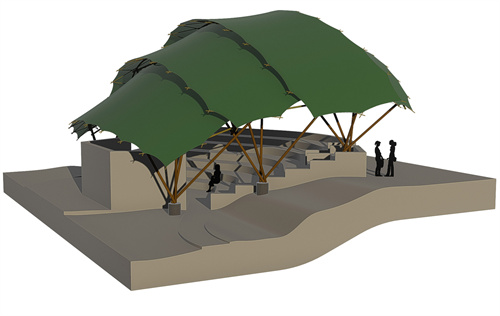

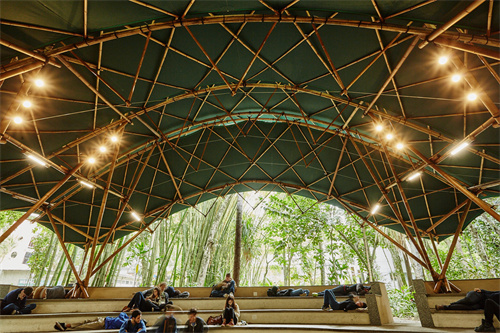

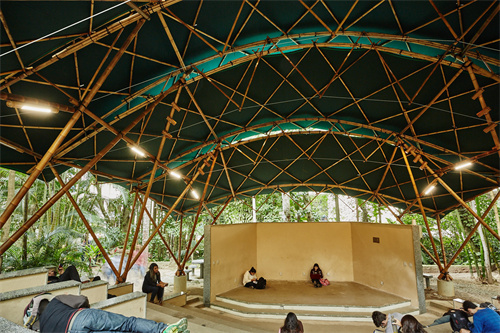

該項目位于巴西里約熱內盧天主教大學的綠色校園內，室外階梯上部為可伸縮的自由形式屋頂。屋頂利用竹結構與預應力亞克力薄膜，構成自應力彎曲梁和抗拉性良好的伸縮網，形成雙曲面，避免結構構件的彎曲。

該結構通過雙腳架支架的支承得以豎立，并展現出良好的自承重特點。網殼結構模塊間隔以0.5米重疊，有利于空氣流通和自然采光。模塊化的空間框架采用了耐久和自然聲學形式。建筑師充分利用了亞克力膜材的柔性連接特性，將其運用到可移動伸縮的屋頂上。



三、天空湖亭臨時戶外劇場

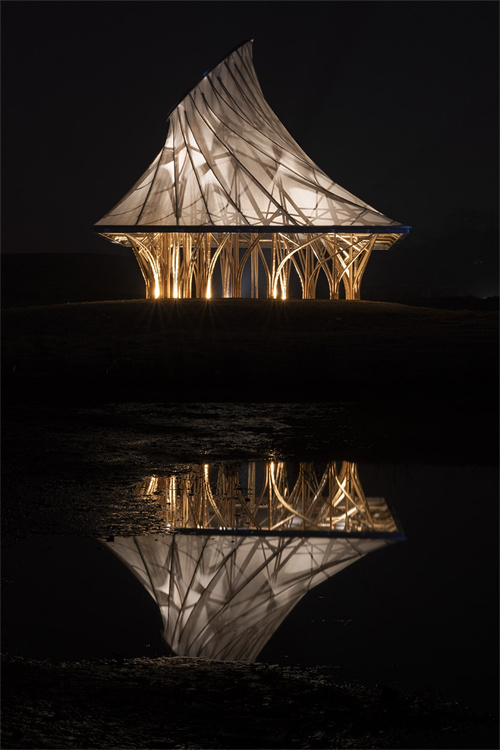

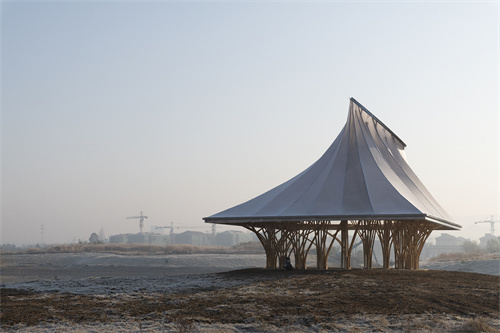

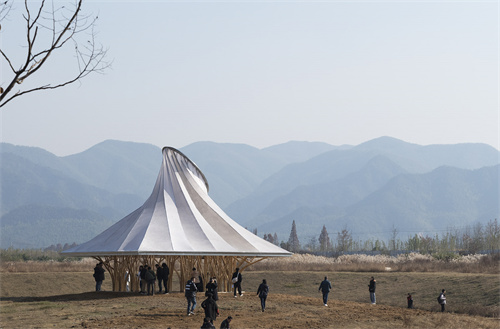

天空湖亭，又名竹燈籠劇場。該項目是一個臨時性的戶外劇場，位于安吉的一個湖邊，四周山水環繞，一座竹膜建筑矗立于中央，輕盈獨特。

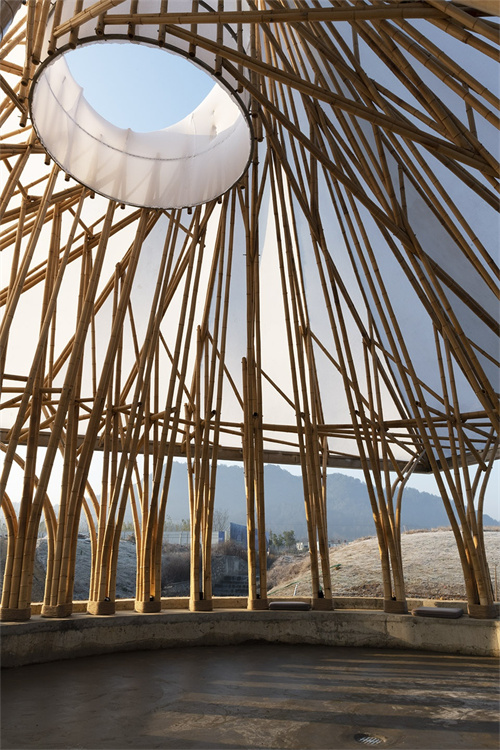

劇院下部結構由竹子組成，竹子排列錯落有致，頂部采用白色膜材覆蓋，竹木結構與膜結構碰撞，提供了一種不同的空間體驗。

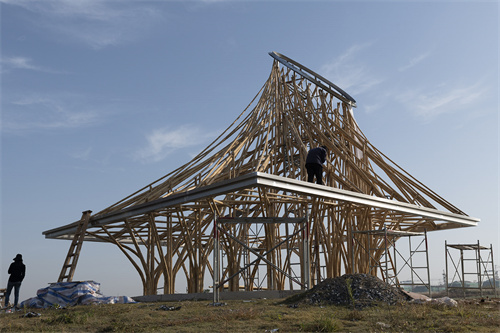

當然，在制作過程中，圓孔處的鋼環，屋檐處的方形鋼架，以及嵌入結構底部混凝土基礎中的板材等一系列不同構件都不可忽略。這些構件提供了框架與模板，才能完美地連接起每一根竹子。

四、湯山礦坑公園

項目所在的礦坑公園位于湯山山體南麓，這里是湯山于2013年停工的，最大的廢棄礦坑—龍泉采石場。

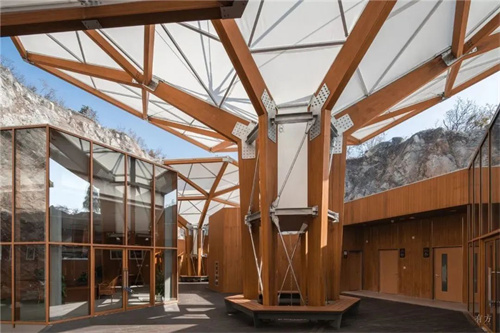

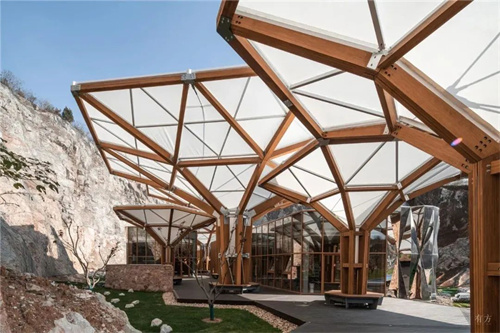

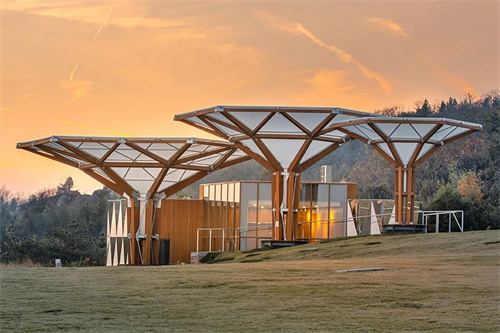

傘狀物主要由傘冠、傘莖、基座三部分組成。傘冠呈現上大下小的漏斗形，由集成竹材、PVDF膜、龍骨、不銹鋼斗口構成，斗口固定在傘莖下部束柱之間預留空間的上端，并用雨水鏈將雨水引流至地面。

為了讓傘冠呈現出一種“輕薄”的效果，膜材采用30%的透光率，設計團隊采用了拉桿、拉索和集成竹梁共同作用的受力體系，這個鋼鉸節點投在膜材上的陰影讓人不禁聯想到了日晷。

五、上海騎行驛站

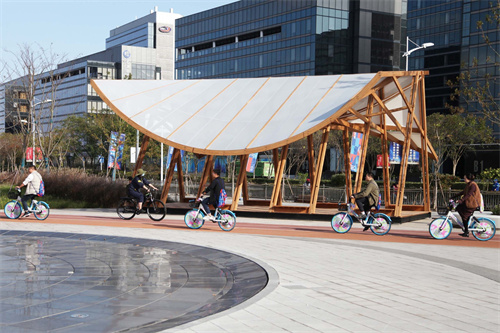

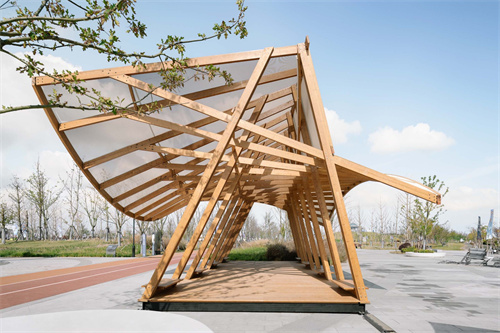

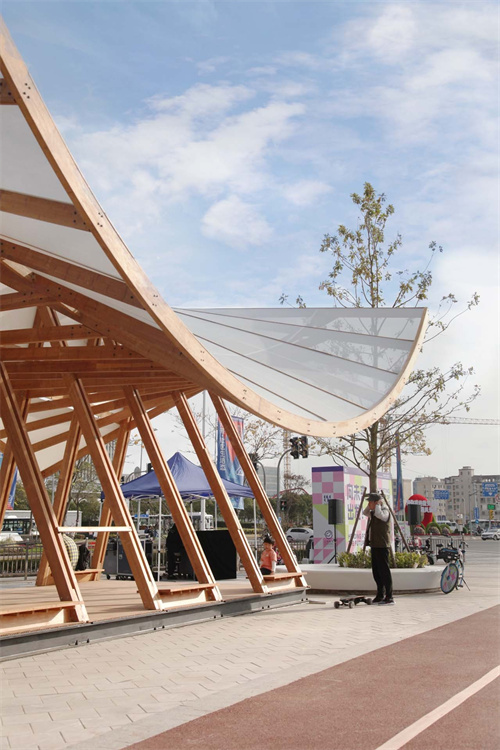

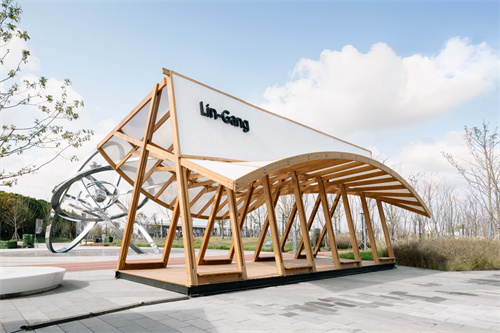

作為騎行的庇護小站與城市家具服務系統節點之一，騎行驛站的結構體系從一開始就以竹、鋼為主導的結構來降低碳的排放量。從主要材料的生產加工、材料設備運輸、建造過程以及建筑運營考慮低碳綠色建造。

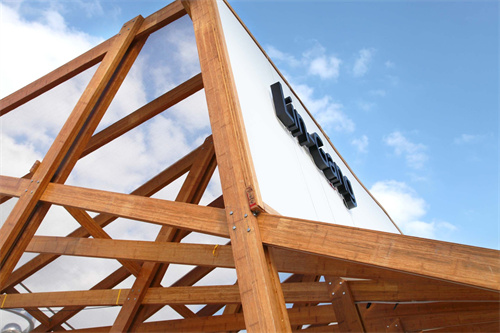

在木料的組接方式上，建筑師將木料交錯疊壓并咬合，使木結構的承重和維護體系合二為一，“編織”成一個穩定的三角結構，從而可以取消斜撐。這樣直接的構造方式使建筑結構獲得了視覺上的確定性和統一性。

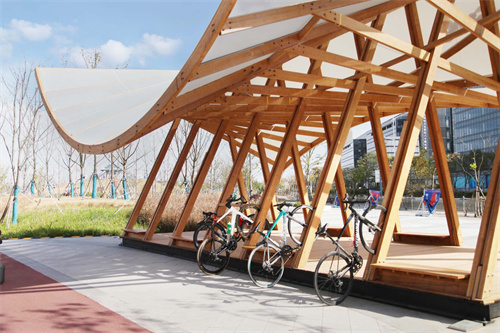

結構立桿的間距設置為適應自行車輪子，可輕松插入停放，小朋友也能輕松將自行車停入其中。

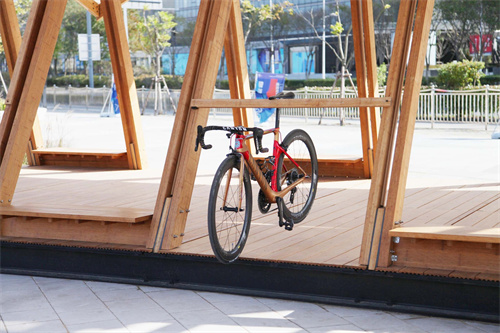

而懸掛式自行車停放方式，適用于專業自行車，在舉辦專業公路自行車賽事能滿足需求。

以上就是今天的分享內容，如您對膜結構建筑有興趣，可咨詢佛蘭空間。



注：文章圖文源于Archdaily及網絡，如有侵權請聯系刪除。
